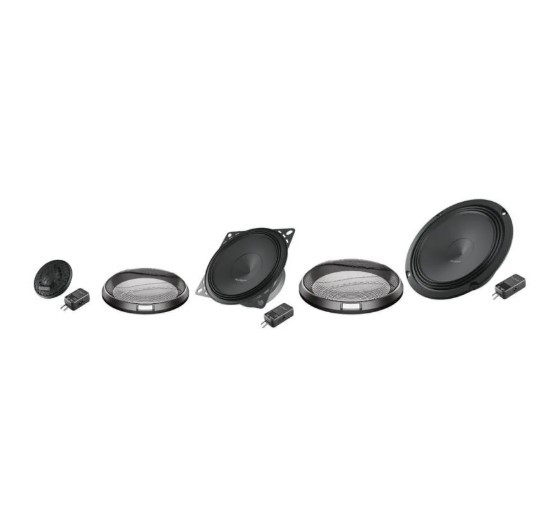

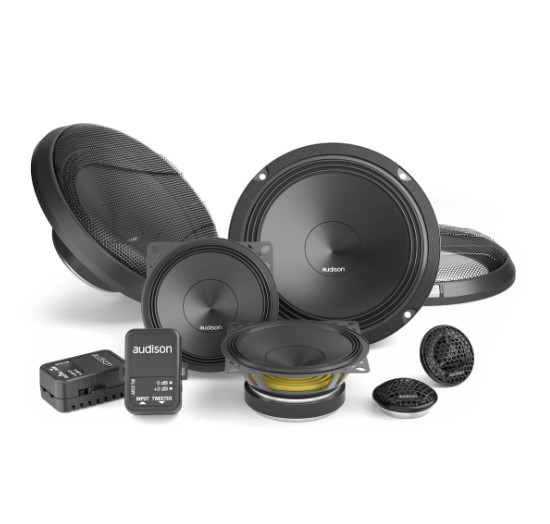

El sistema de tres vías incluye un tweeter AP 1, un medio-bajo AP 4 y un woofer AP 6.5. El sistema APK 163 merece una atención especial; los diseñadores de Audison desarrollaron un crossover independiente dedicado a cada altavoz, que simplifica la operación de sustitución de los altavoces OEM y evita el tendido de cables adicionales a través de la puerta, lo que podría anular la garantía del coche. Para facilitar la instalación en posiciones OEM, los woofers están equipados con terminales de conexión rápida de alta corriente con doble contacto en los polos positivo y negativo para una gran flexibilidad y una conexión rápida.
Características
- El altavoz de agudos o tweeter AP 1 con diafragma de 26 mm de diámetro se combina con un borde de rodillo ancho que proporciona la máxima eficacia y una frecuencia de resonancia reducida.
- El altavoz de agudos o tweeter AP 1 se ha diseñado con lente acústica para compensar y afinar las anomalías de la respuesta en frecuencia en el automóvil en el ancho de banda de 10 kHz-13 kHz causadas por las rejillas OEM restrictivas en ubicaciones OEM críticas.
- Crossovers o cruces dedicados para cada componente: cruce pasivo de tweeter compacto APCX TW, optimizado para la integración OEM, con un conmutador de atenuación (0 dB, +2 dB) para ajustar la respuesta en el vehículo según las distintas condiciones de instalación; cruce de graves medios APCX MD y cruce de woofer APCX WF. Los crossover pasivos tienen unas dimensiones muy reducidas y están optimizados para la integración OEM.
- Medios-graves AP4 con respuesta en frecuencia ampliada, combinada con una alta eficiencia.
- Woofer AP de 6,5 con bobina móvil de cobre puro de 32 mm, para una gran potencia y un excelente control de las bajas frecuencias.
- Woofer AP 6.5 y medios AP 4 con cono de papel tratado hidrófugo, con un perfil desarrollado con tecnología de simulación FEM (Método de los Elementos Finitos) y optimizado con el vibrómetro Klippel R&D Scan.
- Woofer AP 6.5 y medios bajos AP 4 con profundidad de montaje reducida, que facilita la instalación en ubicaciones OEM.
- Woofer AP 6.5 y medios bajos AP 4 con borde de TPU (poliuretano termoplástico), con el exclusivo perfil de “triple onda" de poca profundidad, para una linealidad de excursión máxima.
- Woofer AP 6,5 y medios AP 4 con cesta compacta, protegidos por un revestimiento resistente a la abrasión y a los arañazos, el motor fijado con adhesivo epoxi amortiguador.
- Woofer AP 6.5 con terminal de alta corriente con doble contacto en los polos positivo y negativo para una gran flexibilidad y una conexión rápida. El terminal dispone de una tapa de plástico resistente a la temperatura, que lo protege contra cortocircuitos accidentales.
- Desarrollado con la suite KLIPPEL.
Especificaciones técnicas LF
| Woofer Size |
165 mm (6.5 in) |
| Impedance |
4 Ohm |
| Power Handling – Peak |
375 W |
| Power Handling – Continuous |
125 W |
| Frequency Response |
50 ÷ 20k |
| Voice Coil Diameter |
32 mm (1.26 in) |
| Magnet Material |
HIGH DENSITY FLUX FERRITE |
| Cone Material |
WATER REPELLENT PRESSED PAPER |
Especificaciones técnicas HF
| Tweeter Size |
26 mm (1 in) |
| Dome Material |
TETOLON FIBER |
Especificaciones técnicas MF
| Midrange Size |
100 mm |
| Magnet Material |
HIGH DENSITY FLUX FERRITE |
| Cone Material |
WATER REPELLENT PRESSED PAPER |
Especificaciones eléctrico-acústicas LF
Kit Datos técnicos
| Crossover Low-Pass |
Low Pass @ 600 Hz – 6 dB Oct |
| Crossover Hi-Pass |
High Pass @ 3,5 kHz – 6 dB Oct |
General
| Weight Woofer |
0.78 kg |
| Weight Tweeter |
0.04 kg |
