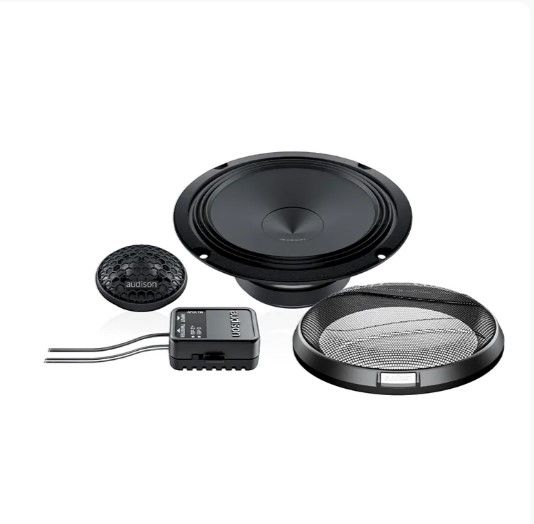

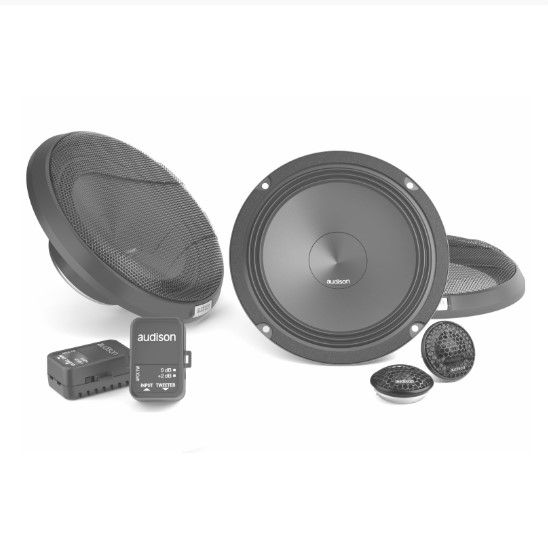

El sistema de dos vías cuenta con un tweeter AP 1 y un woofer AP 6.5. El crossover APCX TW incorpora un selector de nivel de dos posiciones que permite adaptar su respuesta a sus dos aplicaciones principales: +2dB si se instala detrás de la rejilla OEM, y 0dB para una instalación en el pilar A sin rejillas adicionales entre el tweeter y el oyente. Para facilitar la instalación en posiciones OEM, los woofers están equipados con terminales de conexión rápida de alta corriente con doble contacto en los polos positivo y negativo para una gran flexibilidad y una conexión rápida.
Características
- El altavoz de agudos o tweeter AP 1 con diafragma de 26 mm de diámetro se combina con un borde de rodillo ancho que proporciona la máxima eficacia y una frecuencia de resonancia reducida.
- El altavoz de agudos AP 1 se ha diseñado con lente acústica para compensar y afinar las anomalías de la respuesta en frecuencia en el automóvil en el ancho de banda de 10 kHz-13 kHz causadas por las rejillas OEM restrictivas en ubicaciones OEM críticas.
- Se suministra el producto con un crossover pasivo dedicado APCX TW muy compacto, que se optimizado para la integración OEM, con un interruptor de atenuación (0 dB, +2 dB) para sintonizar la respuesta en el vehículo según las distintas condiciones de instalación.
- Los crossover pasivos se suministran con conectores rápidos “compatibles con la integración OEM". Los extremos, diferentes en cada uno de los dos polos, eliminan cualquier posible error de conexión y agilizan el tiempo de instalación necesario.
- Woofer AP 6,5 con bobina móvil de cobre puro de 32 mm, para una gran potencia y un excelente control de las bajas frecuencias.
- Woofer AP 5 con cono de papel tratado hidrófugo, que presenta un perfil desarrollado con tecnología de simulación MEF (Método de los Elementos Finitos) y se ha optimizado con el vibrómetro de barrido Klippel R&D.
- Woofer AP de 6,5 con profundidad de montaje reducida, que facilita la instalación en ubicaciones OEM.
- Woofer AP de 6,5 con borde de TPU (poliuretano termoplástico), que presenta el exclusivo perfil de “triple onda" para una máxima linealidad de la excursión.
- Woofer AP 6,5 con cesta compacta, protegido por un revestimiento resistente a la abrasión y a los arañazos; el motor se fija con adhesivo epoxi amortiguador.
- Woofer AP 5 con terminal de alta corriente con doble contacto en los polos positivo y negativo para una gran flexibilidad y una conexión rápida. El terminal dispone de una tapa de plástico resistente a la temperatura, que lo protege contra cortocircuitos accidentales.
- Desarrollado con la suite KLIPPEL.
Especificaciones técnicas LF
| Woofer Size |
165 mm (6.5 in) |
| Impedance |
4 Ohm |
| Power Handling – Peak |
300 W |
| Power Handling – Continuous |
100 W |
| Frequency Response |
60 ÷ 20k |
| Voice Coil Diameter |
32 mm (1.26 in) |
| Magnet Size |
85 x 40 x 15 |
| Crossover Level Adjustment |
+2; 0 |
Especificaciones técnicas HF
| Tweeter Size |
26 mm (1 in) |
| Voice Coil Diameter |
20 mm (1.26 in) |
Especificaciones eléctrico-acústicas LF
| Re |
3.1 Ohm |
| Fs |
80 Hz |
| Mms |
12 g |
| Cms |
0.31 |
| BL |
4.7 |
| Qms |
4.7 |
| Qts |
0.7 |
| Vas |
7.6 l |
| Le |
0.23 mH |
| Spl |
93.5 dB |
| Xmax |
2.5 mm (0.1 in) |
Kit Datos técnicos
| Crossover Hi-Pass |
HP @ 3,5 kHz – 6 dB Oct |
| Cone Diameter |
129 mm |
General
| Weight Woofer |
0.78 kg |
| Weight Tweeter |
0.04 kg |
