AMPLIFICADOR DSP AUDISON FORZA AF M8.14 bit
AF M12.14 bit cuenta con doce canales amplificados de alta fidelidad 60 x 12 @4Ω*, 90W x 12 @2Ω* con el sonido audiófilo de la última generación de tecnología Audison Clase D. Frecuencias de conmutación más altas, filtrado más pronunciado y componentes de mayor tolerancia ofrecen un sonido por encima de las expectativas de la Clase D, ¡en un paquete increíblemente compacto! Esto se combina con un DSP nativo que trabaja a 24 bits/96 kHz, que amplía la banda de audio hasta 40 kHz y hace que se obtenga la codiciada certificación High-Resolution. La unión de pares de canales da como resultado 180 x 6 @4Ω*, que garantiza un rendimiento flexible y potente. La compatibilidad con la función de volumen absoluto de B-CON de Audison garantiza la máxima profundidad de bits, ¡incluso con conexiones inalámbricas! *Potencia continua de salida (RMS) @14,4 V CC, 1% THD, todos los canales activados.
1.199,95 €
Descripción
AF M8.14 bit cuenta con ocho canales amplificados de alta fidelidad 90W x 8 @4Ω, 140W x 8 @2Ω* con el sonido audiófilo de la última generación de tecnología Audison Clase D. Frecuencias de conmutación más altas, filtrado más pronunciado y componentes de mayor tolerancia ofrecen un sonido por encima de las expectativas de la Clase D, ¡en un paquete increíblemente compacto! Esto se combina con un DSP nativo que trabaja a 24 bits/96 kHz, que amplía la banda de audio hasta 40 kHz y hace que se obtenga la codiciada certificación High-Resolution. El puenteo de pares de canales da como resultado 280W x 4 @4Ω*, que garantiza un rendimiento flexible y potente. La compatibilidad con la función de volumen absoluto del Audison B-CON garantiza la máxima profundidad de bits, ¡incluso con conexiones inalámbricas!*Potencia continua de salida (RMS) @14,4 V CC, 1% THD, todos los canales accionados.FUNCIONES DE AJUSTE DE ÚLTIMA GENERACIÓN PARA UN CONTROL MÁXIMOEl software para PC bit Drive de Audison, completamente nuevo, puede analizar, encaminar y corregir la señal de formas completamente nuevas: ¡ahora puede medir, mezclar y, por último, afinar el sonido con una única y potente herramienta! ¡La nueva Interfaz Gráfica de Usuario simplifica cada control y función, integrando la medición acústica, y asegurando una afinación eficiente y un gran sonido! El RTA acústico está integrado en el gráfico del ecualizador, y es compatible con su micrófono USB o tarjeta de sonido. La función Final EQ permite la ecualización final sin dañar las delicadas relaciones de frecuencia izquierda/derecha. Las seis salidas de preamplificación procesadas se suman a los ocho canales amplificados, lo que permite a la sección DSP de Forza gestionar fácilmente un sistema más grande.CAPACIDADES AVANZADAS DE INTEGRACIÓN OEMLas ocho entradas analógicas de Forza, más una entrada digital Toslink óptica, admiten una conectividad total incluso con los sistemas OEM más complejos. Si se necesitan más entradas analógicas, la tarjeta de expansión opcional F4IN añade cuatro canales de entrada analógica adicionales. Si se necesita una entrada SPDIF coaxial o una segunda entrada SPDIF Toslink, se puede utilizar la tarjeta de expansión opcional F2O. Al clásico proceso de de-EQ de Audison se unen las capacidades de de-Time y de-Phase, lo que permite restaurar el sonido en casi todos los sistemas OEM, El análisis de la señal eléctrica garantiza la integración y corrección adecuadas para cada canal de entrada y salida. La tecnología de simulación de altavoz universal (USS) incorporada ofrece la máxima compatibilidad con cualquier fuente OEM, sin silenciamiento ni inestabilidad.El AF M8.14 bit incluye un juego de seis cables de alta calidad suministrados con una tira protectora impresa colocada antes de los conectores Molex para aumentar la resistencia a la torsión.
Datos técnicos del amplificador
Channels
8
Class
D-Class
Power supply voltage / fuse
11 ÷ 15 VDC / 2 x 30A
Operating power supply voltage
6.5 ÷ 17.5 VDC
Idling current
1.5 A
Standby Current Draw
1.7 mA
Consumption @ 14.4 VDC, 2Ω, Max Musical Power
55 A
Remote IN
4 ÷15 VDC (1 mA)
Remote OUT
6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/ off from OUTPUT BTL speakers
1.5 VDC
Efficiency Rated Power
82%
| Channels | 8 |
| Class | D-Class |
| Power supply voltage / fuse | 11 ÷ 15 VDC / 2 x 30A |
| Operating power supply voltage | 6.5 ÷ 17.5 VDC |
| Idling current | 1.5 A |
| Standby Current Draw | 1.7 mA |
| Consumption @ 14.4 VDC, 2Ω, Max Musical Power | 55 A |
| Remote IN | 4 ÷15 VDC (1 mA) |
| Remote OUT | 6.5 ÷15 VDC (150 mA) |
| ART – Automatic Remote Turn on/ off from OUTPUT BTL speakers | 1.5 VDC |
| Efficiency Rated Power | 82% |
Etapa de amplificación
Distortion – THD @ 1 kHz, 4Ω, 70% Rated Power
0.05%
Bandwidth @ -1,5 dB
10 Hz ÷ 42 kHz
Damping factor @ 1 kHz, 4Ω, 2 VRMS
100
S/N ratio (A weighted @ 1 V Input) Master Input
98.5 dBA
S/N ratio (A weighted @ 1 V Input) Optical Input
105
Total Power RMS
1120 W
Minimum load impedance
8Ch: 2Ω | 4Ch – (Bridge 1/2; 3/4; 5/6; 7/8): 4Ω
Output Continuous Power (RMS) @14.4 VDC, 1% THD
• 8 Ch @ 4Ω: 90 W x 8
• 8 Ch @ 2Ω: 140 W x 8
• 4Ch (Bridge 1/2; 3/4; 5/6; 7/8) @ 4Ω: 280 W x 4
Adjustable Crossover
Yes
| Distortion – THD @ 1 kHz, 4Ω, 70% Rated Power | 0.05% |
| Bandwidth @ -1,5 dB | 10 Hz ÷ 42 kHz |
| Damping factor @ 1 kHz, 4Ω, 2 VRMS | 100 |
| S/N ratio (A weighted @ 1 V Input) Master Input | 98.5 dBA |
| S/N ratio (A weighted @ 1 V Input) Optical Input | 105 |
| Total Power RMS | 1120 W |
| Minimum load impedance | 8Ch: 2Ω | 4Ch – (Bridge 1/2; 3/4; 5/6; 7/8): 4Ω |
| Output Continuous Power (RMS) @14.4 VDC, 1% THD | • 8 Ch @ 4Ω: 90 W x 8 • 8 Ch @ 2Ω: 140 W x 8 • 4Ch (Bridge 1/2; 3/4; 5/6; 7/8) @ 4Ω: 280 W x 4 |
| Adjustable Crossover | Yes |
Especificaciones CEA
Output power @ 4Ω, 1% THD+N, 14.4 V
Output power @ 4Ω, 1% THD+N, 14.4 V: 90 W x 8
SN ratio (ref. 1 W output): 80 dB
| Output power @ 4Ω, 1% THD+N, 14.4 V | Output power @ 4Ω, 1% THD+N, 14.4 V: 90 W x 8 SN ratio (ref. 1 W output): 80 dB |
Entradas / Salidas
Pre-In Inputs
0.6 ÷ 6 VRMS (15 kΩ Imp.)
Digital Input
Yes
Pre Outputs
6
Hi Level Inputs
8
Low Level Inputs
8
Speaker-In Inputs
2.2 ÷ 22 VRMS (5 Ω Imp.)
Digital IN
1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card
Sub Out (RCA Pre Out)
5V RMS
| Pre-In Inputs | 0.6 ÷ 6 VRMS (15 kΩ Imp.) |
| Digital Input | Yes |
| Pre Outputs | 6 |
| Hi Level Inputs | 8 |
| Low Level Inputs | 8 |
| Speaker-In Inputs | 2.2 ÷ 22 VRMS (5 Ω Imp.) |
| Digital IN | 1 x Optical S/PDIF; Max 192 kHz / 24 bit + 1 x Optical/Coaxial S/PDIF with optional F2O card |
| Sub Out (RCA Pre Out) | 5V RMS |
Procesador digital de señales
Audio DSP Converter
Analog Devices ADAU1467 automotive qualified audio processor.
Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type
Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope
Linkwitz-Riley @ 12/24/36/48 dB/Oct.
Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @ 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct.
QLP @ 6 dB/Oct.
Crossover frequency
20 Hz ÷ 20 kHz
Phase control
0° / 180°, All-Pass filters
Analog Input Equalizer (20 ÷ 20k Hz)
12 Biquad + Delay
Output Equalizer
Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz
Time Alignment Distance
0 ÷ 510 cm / 0 ÷ 200.8 inches
Time Alignment Delay
0 ÷ 15 ms
Input Output Real Time Audio Monitor
RTA
| Audio DSP Converter | Analog Devices ADAU1467 automotive qualified audio processor. Processing @ 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance |
| Filter type | Full / High-Pass / Low-Pass / Band-Pass |
| Filter mode and slope | Linkwitz-Riley @ 12/24/36/48 dB/Oct. Butterworth @ 6/12/18/24/30/36/42/48 dB/Oct. Bessel @ 6/12/18/24/30/36/42/48 dB/Oct. Chebyshev @ 6/12/18/24/30/36/42/48 dB/Oct. QLP @ 6 dB/Oct. |
| Crossover frequency | 20 Hz ÷ 20 kHz |
| Phase control | 0° / 180°, All-Pass filters |
| Analog Input Equalizer (20 ÷ 20k Hz) | 12 Biquad + Delay |
| Output Equalizer | Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz |
| Time Alignment Distance | 0 ÷ 510 cm / 0 ÷ 200.8 inches |
| Time Alignment Delay | 0 ÷ 15 ms |
| Input Output Real Time Audio Monitor | RTA |

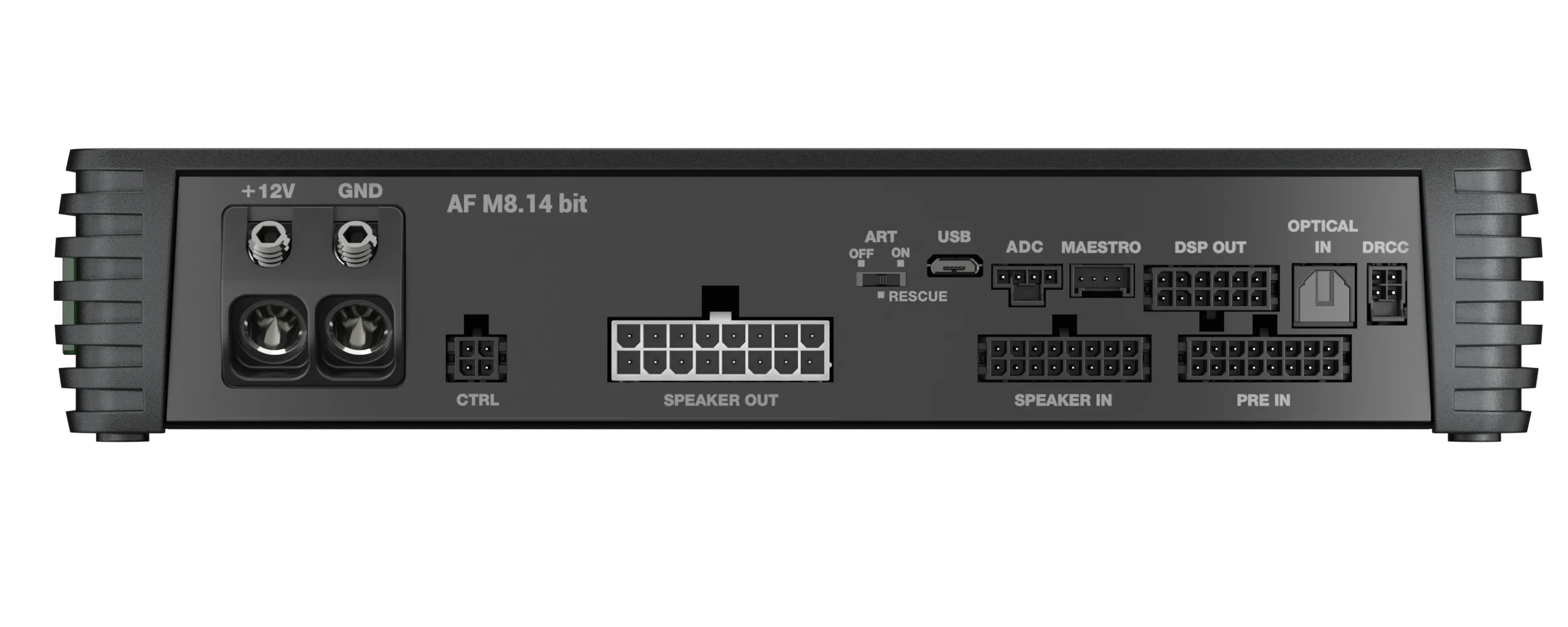

Conexiones de control
DRC Port
Input for DRCC remote control (Optional)
ADC Port
Manage other Audison devices that support this standard
1 Wire
Customizable functions (+ 12 V activated)
2 Wire
Customizable functions (+ 12 V activated)
| DRC Port | Input for DRCC remote control (Optional) |
| ADC Port | Manage other Audison devices that support this standard |
| 1 Wire | Customizable functions (+ 12 V activated) |
| 2 Wire | Customizable functions (+ 12 V activated) |
Requisitos generales
PC connections
Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/PC requirements
Windows 10, Windows 11 (min. res. 1024 x 768)
Ambient operating temperature range
0 °C to 55 °C (32 °F to 131 °F)
Size
240 x 47 x 156 / 9.44 x 1.85 x 6.14
Weight
2.04 kg
| PC connections | Micro USB 1.1 / 2.0 / 3.0 Compatible |
| Software/PC requirements | Windows 10, Windows 11 (min. res. 1024 x 768) |
| Ambient operating temperature range | 0 °C to 55 °C (32 °F to 131 °F) |
| Size | 240 x 47 x 156 / 9.44 x 1.85 x 6.14 |
| Weight | 2.04 kg |
| Brand | |
|---|---|
| Marca de Coche | Alfa Romeo, Audi, AUTOCARAVANA, Bmw, Bugatti, BYD, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, daewoo, Dodge, Ferrari, Fiat, Ford, GM, Honda, Hummer, Hyundai, Iveco, Jaguar, jeep, Kia, Lamborghini, Lancia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Range Rover, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Ssang Yong, Subaru, Suzuki, Tata, Tesla, Toyota, Universales, Volkswagen, Volvo |
| CAR AUDIO | AMPLIFICADOR DSP |
| Tipo producto car audio | AMPLIFICADOR DSP |
Datos técnicos
| Potencia de salida RMS /máx. | |
| – @ 4 Ohmios | 4 x 35 /70 Watts (Font/Canales traseros) |
| – @ 2 Ohmios | 4 x 50 /100 Watts (Font/Canales traseros) |
| – @ 1 Ohmio | – |
| – puenteado @ 4 Ohmios | – |
| – puenteado @ 2 Ohmios | – |
| – Salida de subwoofer @ 4 Ohmios | – |
| – Salida de subwoofer @ 2 Ohmios | 1 x 160 /320 Watts (4 canales cada uno 40 /80 Watts) |
| Tecnología amplificadora | Clase AB |
| Entradas | 4 x Entrada de altavoz de alto nivel 1x MEC 1 entrada remota |
| Sensibilidad de entrada | Alto nivel 5 – 11 Voltios |
| Impedancia de entrada RCA /cinch | – |
| Impedancia de entrada de alto nivel | 13 ohmios |
| Salidas | 8 x salida de altavoz 2 x RCA /Pincha 1 salida remota |
| Tensión de salida RCA /Cinch | RMS de 3 voltios |
| Respuesta de frecuencia | 20Hz – 22.000Hz |
| Resolución DSP | 56 bits |
| Potencia DSP | 172 MHz |
| Tasa de muestreo | 48 kHz |
| tipo DSP | Procesador de señal de audio |
| Convertidores de señal | A/D: BurrBrown D/A: BurrBrown |
| Entrada digital con relación señal-ruido | – |
| Entrada analógica de relación señal-ruido | 103 dB (A-ponderado) |
| Distorsión (THD) | < 0,01 % |
| Factor de amortiguación | > 100 |
| Tensión de funcionamiento | 10,5 – 16 voltios (max. 5 segundos. hasta 6 voltios) |
| Corriente inactiva | 670 mA |
| Máx. corriente de salida remota | 500 mA |
| Rango de temperatura de funcionamiento | -40° C a +70° C |
| Fusible | 1 x 20 A Maxi-fuse (APX) |
| Características adicionales | Sensibilidad de entrada variable, fuente de alimentación interna totalmente estabilizada con capacidad Start-Stop, procesamiento de señal digital de 56 bits, memoria interna para 2 configuraciones de sonido diferentes, entrada USB, circuito ADEP.2, conmutador remoto automático, Ranura MEC, entrada para control remoto opcional, salidas de línea estéreo con transformadores de salida balanceados (flotante ground) |
| Dimensiones (H xW x D) | 44x185x139mm / 1,73 x 7,28 x 5,47“ |
Alcance de la entrega
1 amplificador MATCH Plug & Play PP 62DSP
1 cable USB
1 x Cable de conexión Plug & Play PP-ISO 2 (2,20 metros)
1 x Material de montaje
1 manual de instrucciones
Nota: Para radios de automóvil sin conectores ISO, se necesita un adaptador ISO adicional (PP-AC cable harnes), que debe conectarse entre el mazo de cables ISO (PP-ISO) y la radio del coche.
