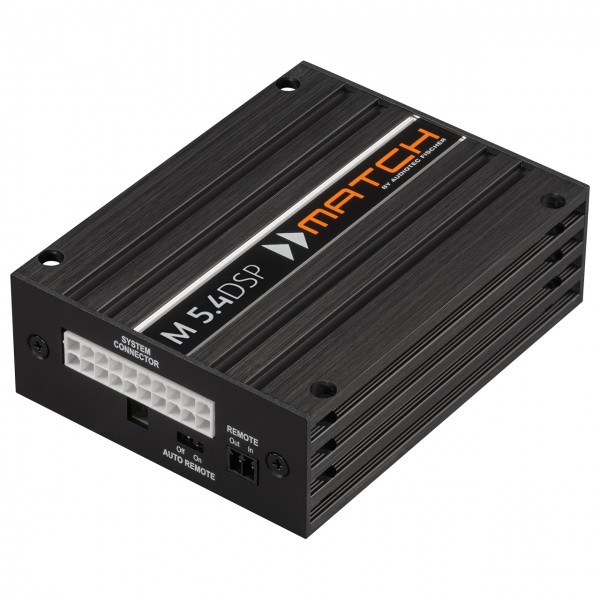

MATCH M 5.4DSP

Amplificador en miniatura para potentes actualizaciones de sonido

El nuevo M 5.4DSP es un verdadero gigante en términos de potencia, aunque apenas más grande que un smartphone. Con increíbles 400/800 Watts RMS/Max. potencia de salida y la última tecnología DSP, mejora drásticamente todos los sistemas de sonido estándar y aporta un sonido de alta fidelidad real a su automóvil.

Instalación ultracompacta

En los vehículos modernos, el espacio disponible para actualizaciones de sonido es cada vez más limitado y presenta nuevos desafíos para los instaladores. Gracias a sus dimensiones mínimas, el M 5.4DSP se puede montar incluso en las condiciones de espacio más difíciles y abre nuevas e inimaginables posibilidades en la elección del lugar de instalación.
Además, el nuevo puerto de control inteligente (SCP) ofrece una conexión que ahorra mucho más espacio gracias a su conector de bloqueo extremadamente compacto y seguro. A través del SCP, todos los mandos a distancia Audiotec Fischer –, como CONDUCTOR o URC.3 –, se pueden conectar y colocar fácilmente incluso en las posiciones de instalación más pequeñas. Además, el nuevo Smart Control Port (SCP) ofrece una conexión que ahorra mucho más espacio gracias a su conector de bloqueo extremadamente compacto y seguro.  También es posible una fuente de alimentación directa al controlador a través del SCP, lo que hace innecesario un cable de alimentación adicional y simplifica aún más la instalación.

Rendimiento y Plug & Play real bajo demanda

El M 5.4DSP cuenta con dos modos de energía, lo que le permite ejecutarse en modo “HighPower” para un rendimiento máximo o en modo “MidPower” con potencia de salida reducida y menor consumo de energía para Plug & Reproduzca aplicaciones sin un cable de alimentación independiente.
La gama de accesorios MATCH ofrece una gran cantidad de cables adaptadores premontados para una simple conexión plug & play – y, por lo tanto, se puede actualizar al 100% sin dejar rastros.

Máxima flexibilidad

El extremadamente potente procesador de señales de audio de 64 bits ofrece nueve canales DSP. Cuatro salidas RCA de libre configuración permiten la conexión de amplificadores adicionales, como el amplificador MATCH M 2.1AMP. Esto permite sistemas multicanal complejos y que ahorran espacio con un rendimiento enorme.

Procesamiento de canales virtuales – la nueva era del enrutamiento de señales

Para manejar la masa de canales DSP y configurarlos de forma fácil de usar, el M 5.4DSP está equipado con el innovador procesamiento de canales virtuales de Audiotec Fischer. Los sistemas de sonido modernos de fábrica con un número cada vez mayor de entradas tienen un impacto significativo en la complejidad del enrutamiento de la señal dentro del amplificador. Especialmente cuando primero se mezclan varias señales de entrada y luego se dividen nuevamente en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites.  El nuevo “Procesamiento de canales virtuales" de múltiples etapas de Audiotec Fischer, junto con el conocido y fácil de usar software DSP PC-Tool, hace que las configuraciones de sistemas altamente complejas parezcan fáciles. Además, permite asignar libremente nuestras funciones de sonido FX patentadas, como “RealCenter" o “Procesamiento de graves aumentado".

Plataforma de coprocesador avanzado ACO – de 32 bits

El M 5.4DSP cuenta con la plataforma ACO de 32 bits extremadamente potente. Se encarga de todas las tareas de control y es más rápido que los sistemas tradicionales, especialmente en la comunicación de datos con nuestro software DSP PC-Tool. La plataforma ACO incluso introduce un cambio ultrarrápido entre hasta 10 configuraciones de sonido. Pero ACO ofrece muchos más efectos de sonido fantásticos –, como el procesamiento de graves aumentado o RealCenter, que son formas sencillas de maximizar la experiencia de sonido. Además, el ecualizador de entrada separado por canales, incluido el analizador de señales de entrada (ISA), permite un análisis y una compensación sencillos de las señales de entrada proporcionadas por las radios y unidades principales modernas.

Características

• Amplificador ultraeficiente de 5 canales con 4 salidas de línea y DSP de 9 canales
• Dimensiones mínimas para conceptos de instalación sigilosa
• Dos opciones de energía: modo “HighPower” para máximo rendimiento y modo “MidPower” con potencia de salida reducida y menor consumo de energía para aplicaciones Plug & Play
• Instalaciones Plug & Play sin fuente de alimentación independiente en modo “MidPower”
• DSP de audio “fixed point” extremadamente potente con resolución de 64 bits
• Plataforma de coprocesador avanzado ACO – de 32 bits para funciones de sistema y DSP como:
• ISA (Input Signal Analyzer) e InputEQ para un fácil análisis y compensación de señales de entrada
• Efectos de sonido SFX – Procesamiento de graves aumentado, StageXpander, RealCenter & Co.

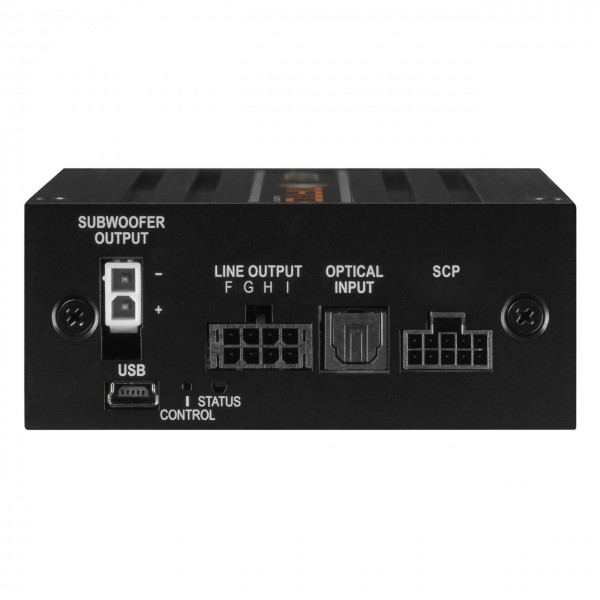

• Entrada óptica en formato SPDIF con frecuencias de muestreo entre 12 y 96 kHz
• Entrada inteligente de alto nivel con circuito ADEP.3 y función de encendido automático
• VCP (Virtual Channel Processing) permite una configuración aún más flexible para sistemas de sonido altamente complejos
• Interruptor remoto automático
• Capacidad Start-Stop hasta tensión de alimentación de 6 voltios
• Salida de línea de 4 canales libremente configurable para la conexión de amplificadores adicionales
• Cable de conexión de subwoofer para MATCH Plug & Play y subwoofers convencionales incluidos en la entrega
• SCP (Smart Control Port) para accesorios opcionales como WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.



Características especiales:

Tecnología de clase GD

El concepto Clase GD patentado por Audiotec Fischer lleva la eficiencia de los amplificadores Clase D convencionales al siguiente nivel. Al variar el voltaje de suministro interno en varios pasos dependiendo de las señales de entrada del amplificador, las pérdidas por inactividad se reducen significativamente y la eficiencia general está cerca del máximo en cualquier momento. Por lo tanto, la disipación de calor es casi insignificante, lo que permite los disipadores de calor más pequeños y los factores de forma más compactos.

Coprocesador avanzado ACO – de 32 bits

El amplificador MATCH M 5.4DSP incorpora un extraordinario y potente CoProcesador de 32 Bits de última generación para todas las tareas de monitorización y comunicación, tanto interna como externamente. A diferencia de la generación predecesora de 8 bits, esta MCU logra velocidades mucho más altas con respecto a la configuración de conmutación y comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja significativa es el cargador de arranque nativo integrado del CoProcesador. Permite actualizaciones de software de todos los componentes del DSP para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, en futuras modificaciones/ cambios en el sistema de diagnóstico de las radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos comunes.

Capacidad Start-Stop

La fuente de alimentación conmutada del MATCH M 5.4DSP asegura un voltaje de suministro interno constante incluso si el voltaje de la batería cae a 6 voltios durante el arranque del motor.

Dos opciones de poder

El M 5.4DSP tiene dos modos de energía: –, el modo “HighPower” para un rendimiento máximo y el modo “MidPower” con potencia de salida reducida y menor consumo de energía para aplicaciones Plug & Play.

Entrada inteligente de alto nivel ADEP.3

Las radios de automóvil modernas instaladas de fábrica incorporan posibilidades sofisticadas de diagnosticar los parlantes conectados. En particular, la última generación de radios para automóviles está equipada con funciones de monitoreo adicionales para que los mensajes de falla y la pérdida de características específicas (e.g. la función Fader) aparece con bastante frecuencia si se conecta un amplificador común – pero no con el M 5.4DSP.
El nuevo circuito ADEP.3 (Protección avanzada de errores de diagnóstico, tercera generación) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante volúmenes altos.

Funciones DSP

Sintonizar

TuneEQ es una función extremadamente flexible y particularmente fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una única medición por canal de audio o par de canales con un micrófono de medición adecuado (e.g. nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto de funciones completo del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas necesarias para esta ejecución en segundo plano, también ahorrará mucho tiempo al optimizar su sonido con TuneEQ.

Centro real

La función “RealCenter” es un algoritmo, desarrollado por Audiotec Fischer, que enfatiza la información musical que está presente en el canal frontal izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que sólo se resumen los canales, la intensidad de la señal central también está controlada dinámicamente por el contenido informativo estereofónico del canal izquierdo y derecho.

Suena complicado pero este efecto es sorprendente: eso significa que si únicamente el canal izquierdo o derecho entrega una señal de audio, el canal central no reproducirá una señal. En el caso de algoritmos comunes, el nivel de volumen del canal central sólo se reduce en 6 dB (= nivel de medio volumen). ¡El “RealCenter” de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un pequeño escenario sonoro intrusivo, son cosas del pasado.

Procesamiento de graves aumentado

El “Augmented Bass Processing” patentado por Audiotec Fischer, que consta de dos características de sonido revolucionarias “Dynamic Bass Enhancement” y “SubXpander”, se ha desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.

El “Dynamic Bass Enhancement” combina ingeniosamente los graves profundos máximos y la presión sonora más alta – independientemente del estilo de música o los controles de tono en la unidad principal. Dependiendo de la señal de entrada, el “Dynamic Bass Enhancement” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué interpretación del bajo es posible de repente.

Si desea una reproducción de graves aún más baja y “darker”, se puede activar adicionalmente “SubXpander”. Por lo tanto, se añaden tonos subarmónicos a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
