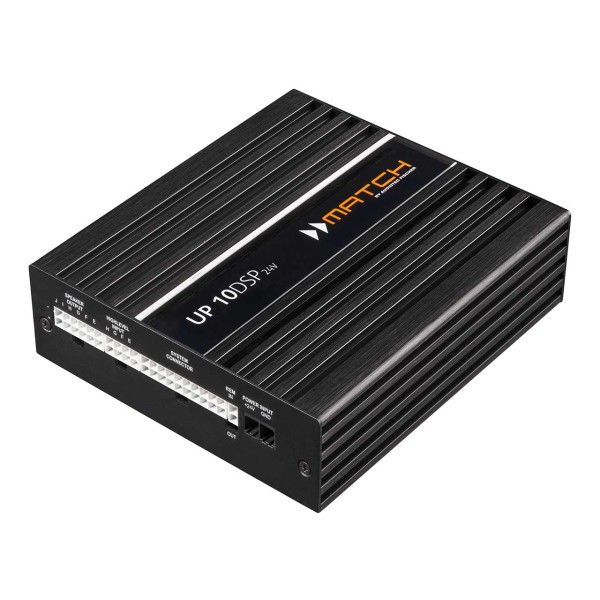

AMPLIFICADOR DSP MATCH UP 10DSP – 24V Edition
El nuevo UP 10DSP – 24V Edition es un verdadero solucionador de problemas para actualizar los sistemas de sonido en camiones y autobuses, especialmente gracias a su capacidad de 24 voltios. Aunque cada vez más vehículos están equipados de fábrica con complejos sistemas de sonido multicanal, la calidad del sonido no siempre satisface las expectativas.
En muchos casos, ya no es posible reemplazarlo, por lo que para actualizar el sistema sólo se puede considerar un amplificador con una gran cantidad de entradas de alto nivel y tecnología sofisticada. Y aquí el nuevo UP 10DSP – 24V Edition ofrece la solución perfecta.
1.049,00 €
Descripción
MATCH UP 10DSP – 24V Edition
La actualización de sonido premium para sistemas multicanal de fábrica de 24 voltios
El nuevo UP 10DSP – 24V Edition es un verdadero solucionador de problemas para actualizar los sistemas de sonido en camiones y autobuses, especialmente gracias a su capacidad de 24 voltios. Aunque cada vez más vehículos están equipados de fábrica con complejos sistemas de sonido multicanal, la calidad del sonido no siempre satisface las expectativas.
En muchos casos, ya no es posible reemplazarlo, por lo que para actualizar el sistema sólo se puede considerar un amplificador con una gran cantidad de entradas de alto nivel y tecnología sofisticada. Y aquí el nuevo UP 10DSP – 24V Edition ofrece la solución perfecta.
Máxima conectividad
Para una adaptación óptima a los sistemas de sonido multicanal existentes, el UP 10DSP – 24V Edition está equipado con no menos de 8 entradas de alto nivel (dos entradas de alta potencia con hasta 32 Volts), una entrada digital óptica, una ranura para tarjeta de extensión MATCH, 10 salidas de amplificador y un total de 11 canales DSP procesados.
Además, las tecnologías inteligentes, como el circuito patentado ADEP.3 y la plataforma ACO de 32 bits, garantizan un funcionamiento seguro.
Procesamiento de canales virtuales – así es como funciona el enrutamiento de señales en la actualidad
La adaptación a los sistemas de sonido OE modernos mediante un número cada vez mayor de entradas tiene un impacto significativo en la complejidad del enrutamiento de la señal dentro del amplificador. Especialmente cuando varias señales de entrada se mezclan y luego se dividen nuevamente en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites, tanto en términos de implementación como de usabilidad. El nuevo multietapa de Audiotec Fischer “Procesamiento de canales virtuales“, junto con lo reconocido y fácil de usar Software de herramientas para PC DSP facilita la realización incluso de configuraciones de sistemas muy complejas. Además, permite ceder libremente nuestra propiedad Funciones de sonido FX como “RealCenter" o “Procesamiento de graves aumentado". Pero el UP 10DSP – 24V Edition, gracias a su enorme cantidad de canales en combinación con el opcional MEC ANALÓGICO EN module, también es un excelente ejemplo para aplicaciones donde tiene sentido enrutar 1 a 1 (IOR).
La velocidad lo es todo – gracias a ACO
Una cantidad tan grande de canales requiere hardware ultrarrápido. La plataforma ACO de 32 bits patentada por Audiotec Fischer se encarga de todas las tareas de control y garantiza un aumento decisivo de la velocidad, especialmente para la comunicación de datos con nuestro software DSP PC-Tool, pero también para el cambio ultrarrápido entre hasta diez configuraciones de sonido. Pero ACO ofrece muchos más efectos de sonido fantásticos –, como procesamiento de graves aumentado o RealCenter, así como un ecualizador de entrada separado del canal que incluye el analizador de señal de entrada (ISA) para facilitarlo análisis y compensación de señales de entrada de radios OE.
Powerhouse en formato compacto
A pesar de su enorme potencia de salida de 8 x 65 vatios a 4 ohmios y 2 x 90 /160 vatios a 4 /2 ohmios en las salidas secundarias, además del enorme conjunto de funciones, el UP 10DSP – 24V Edition viene en un diseño extremadamente compacto, por lo que la instalación es posible incluso en espacios reducidos.
Características
- Amplificador ultraeficiente de 10 canales con salida de línea de 1 canal y DSP de 11 canales
- Especialmente desarrollado para actualizar sistemas de sonido multicanal de fábrica en camiones y autobuses gracias a su capacidad de 24 voltios
- Arneses de cable opcionales para una fácil integración en los sistemas de sonido multicanal existentes de fábrica
- DSP de audio DSP de punto fijo “4 bits extremadamente potente
- Plataforma de coprocesador avanzado ACO – de 32 bits para funciones de sistema y DSP como:
- ISA (Input Signal Analyzer) e InputEQ para un fácil análisis y compensación de señales de entrada
- Efectos de sonido SFX – Procesamiento de graves aumentado, StageXpander, RealCenter & Co.
- Entrada de alto nivel de 8 canales de alta potencia con circuito ADEP.3 – dos canales con sensibilidad de entrada RMS de hasta 32 V
- 1:1 IOR (Enrutamiento de entrada a salida) en combinación con el opcional MEC ANALÓGICO EN módulo – mismo número de entradas de alto nivel y salidas de amplificador
- VCP (Virtual Channel Processing) permite una configuración aún más flexible para sistemas de sonido altamente complejos
- ranura para tarjeta de extensión MATCH (MEC) para módulos de entrada/salida adicionales como Bluetooth® Transmisión de audio, transmisión de audio de alta resolución a través de USB, etc.
- Entrada óptica en formato SPDIF con frecuencia de muestreo entre 12 y 96 kHz
- Salida Mono RCA para la conexión de un amplificador externo, por ejemplo, un amplificador de subwoofer
- SCP (Smart Control Port) para accesorios opcionales como DIRECTOR, CONDUCTOR & compañía.
- Interruptor remoto automático
- Capacidad Start-Stop hasta tensión de alimentación de 12 voltios
- Diseño compacto con baja disipación de calor gracias a una extraordinaria eficiencia
Características especiales:
Tecnología de clase GD
El concepto Clase GD patentado por Audiotec Fischer lleva la eficiencia de los amplificadores Clase D convencionales al siguiente nivel. Al variar el voltaje de suministro interno en varios pasos dependiendo de las señales de entrada del amplificador, las pérdidas por inactividad se reducen significativamente y la eficiencia general está cerca del máximo en cualquier momento. Por lo tanto, la disipación de calor es casi insignificante, lo que permite los disipadores de calor más pequeños y los factores de forma más compactos.
Coprocesador avanzado ACO – de 32 bits
El amplificador MATCH UP 10DSP – Edición 24V incorpora un extraordinario y potente CoProcesador de 32 Bits de última generación para todas las tareas de monitorización y comunicación, tanto interna como externamente. A diferencia de la generación predecesora de 8 bits, esta MCU logra velocidades mucho más altas con respecto a la configuración de conmutación y comunicación de datos con nuestro software DSP PC-Tool. Otra ventaja significativa es el cargador de arranque nativo integrado del CoProcesador. Permite actualizaciones de software de todos los componentes del DSP para ajustar el circuito ADEP.3 controlado por microcontrolador, por ejemplo, en futuras modificaciones/ cambios en el sistema de diagnóstico de las radios de fábrica o si el dispositivo se ampliará con interfaces adicionales. Además, gracias a la nueva memoria flash, el ACO ofrece 10 ubicaciones de memoria para configuraciones de sonido en lugar de las dos comunes.
Entrada inteligente de alto nivel ADEP.3
Las radios de automóvil modernas instaladas de fábrica incorporan posibilidades sofisticadas de diagnosticar los parlantes conectados. En particular, las radios de los automóviles de última generación están equipadas con funciones de monitorización adicionales, de modo que los mensajes de fallo y la pérdida de características específicas (e.g. función de atenuador) aparece con bastante frecuencia si se conecta un amplificador común – pero no con el UP 10DSP – 24V Edition.
El nuevo circuito ADEP.3 (Protección avanzada de errores de diagnóstico, tercera generación) evita todos estos problemas sin cargar innecesariamente las salidas de los altavoces de la radio OE durante volúmenes altos.
Capacidad Start-Stop
La fuente de alimentación conmutada del MATCH UP 10DSP – 24V Edition asegura un voltaje de suministro interno constante incluso si el voltaje de la batería cae a 12 voltios durante el arranque del motor. Si la tensión de alimentación cae por debajo de 21 voltios durante más de cinco segundos, el amplificador pasa al modo “Protect” (Status LED se ilumina en rojo) para evitar una mayor descarga del vehículo batería.
Detección automática de señales digitales
La edición UP 10DSP – 24V permite el cambio controlado por señal entre las entradas analógicas y la entrada digital. Tan pronto como se detecta una señal de entrada en la entrada óptica, el amplificador cambia automáticamente a esta entrada. Esta función se puede desactivar en el software DSP PC-Tool. Alternativamente, puede utilizar un control remoto opcional para cambiar manualmente entre entradas analógicas y digitales.
Modo de ahorro de energía
El modo de ahorro de energía está incorporado en la configuración básica. Permite reducir significativamente el consumo de energía de los amplificadores UP 10DSP – 24V Edition y potencialmente conectados una vez que no hay señal de entrada presente durante más de 60 segundos. Tenga en cuenta que en muchos automóviles actualizados con “CAN” o cualquier otra estructura de bus interno, puede suceder que la radio permanezca encendida “invisiblemente” durante un máximo de 45 minutos. ¡incluso después de cerrar y salir del coche! Una vez que el modo “Power Save“ esté activo, la salida remota y, por lo tanto, los amplificadores conectados se apagarán. MATCH UP 10DSP – 24V Edition reactivará la salida remota en un segundo si se aplica una señal de música. Es posible modificar el tiempo de apagado de 60 segundos. o desactivar completamente el “Power Save Mode” a través del software DSP PC-Tool.
Nota: “La marca denominativa y los logotipos de Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Audiotec Fischer GmbH se realiza bajo licencia. Otras marcas comerciales y nombres comerciales son propiedad de sus respectivos propietarios.”
Funciones DSP
Sintonizar
TuneEQ es una función extremadamente flexible y particularmente fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una única medición por canal de audio o par de canales con un micrófono de medición adecuado (e.g. nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto de funciones completo del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas necesarias para esta ejecución en segundo plano, también ahorrará mucho tiempo al optimizar su sonido con TuneEQ.
Centro real
La función “RealCenter” es un algoritmo, desarrollado por Audiotec Fischer, que enfatiza la información musical que está presente en el canal frontal izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos comunes, en los que sólo se resumen los canales, la intensidad de la señal central también está controlada dinámicamente por el contenido informativo estereofónico del canal izquierdo y derecho.
Suena complicado pero este efecto es sorprendente: eso significa que si únicamente el canal izquierdo o derecho entrega una señal de audio, el canal central no reproducirá una señal. En el caso de algoritmos comunes, el nivel de volumen del canal central sólo se reduce en 6 dB (= nivel de medio volumen). ¡El “RealCenter” de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como un pequeño escenario sonoro intrusivo, son cosas del pasado.
Procesamiento de graves aumentado
El “Augmented Bass Processing” patentado por Audiotec Fischer, que consta de dos características de sonido revolucionarias “Dynamic Bass Enhancement” y “SubXpander”, se ha desarrollado especialmente para mejorar drásticamente la reproducción de graves de los subwoofers.
El “Dynamic Bass Enhancement” combina ingeniosamente los graves profundos máximos y la presión sonora más alta – independientemente del estilo de música o los controles de tono en la unidad principal. Dependiendo de la señal de entrada, el “Dynamic Bass Enhancement” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin el riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué interpretación del bajo es posible de repente.
Si desea una reproducción de graves aún más baja y “darker”, se puede activar adicionalmente “SubXpander”. Por lo tanto, se añaden tonos subarmónicos a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.
Datos técnicos
| Brand | |
|---|---|
| Marca de Coche | Alfa Romeo, Audi, AUTOCARAVANA, Bmw, Bugatti, BYD, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, daewoo, Dodge, Ferrari, Fiat, Ford, GM, Honda, Hummer, Hyundai, Iveco, Jaguar, jeep, Kia, Lamborghini, Lancia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Range Rover, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Ssang Yong, Subaru, Suzuki, Tata, Tesla, Toyota, Universales, Volkswagen, Volvo |
| CAR AUDIO | AMPLIFICADOR DSP |
| Tipo producto car audio | AMPLIFICADOR DSP |
Datos técnicos
| ARRIBA 10DSP – Edición 24V | |
| Potencia de salida RMS | |
| – @ 4 Ohmios | Canales A – H: 8 x 65 Watts |
| – @ 2 Ohmios | – |
| – @ 1 Ohmio | – |
| – puenteado @ 4 Ohmios | – |
| – puenteado @ 2 Ohmios | – |
| – Salida de subwoofer @ 4 Ohmios | Canales I – J: 2 x 90 Watts |
| – Salida de subwoofer @ 2 Ohmios | Canales I – J: 2 x 160 Watts |
| Tecnología amplificadora | Clase GD |
| Entradas | 8 x Entrada de altavoz de alto nivel 1 x SPDIF óptico (12 – 96 kHz) 1 entrada remota |
| Sensibilidad de entrada | Canales A – F: 4 – 16 Voltios Canales G – H: 4 – 16 u 8 – 32 Voltios |
| Impedancia de entrada RCA /cinch | – |
| Impedancia de entrada de alto nivel | 9 – 33 Ohmios con ADEP.3 |
| Salidas | Salida de altavoz de 10 x 1 x RCA /Pincha 1 salida remota |
| Tensión de salida RCA /Cinch | 3 voltios |
| Respuesta de frecuencia | 10Hz – 22.000Hz |
| Resolución DSP | 64 bits |
| Potencia DSP | 295 MHz (1,2 mil millones de operaciones MAC/segundo) |
| Tasa de muestreo | 48 kHz |
| tipo DSP | Procesador de señal de audio |
| Convertidores de señal | A/D: BurrBrown D/A: BurrBrown |
| Entrada digital con relación señal-ruido | 105 dB (A-ponderado) |
| Entrada analógica de relación señal-ruido | 103 dB (A-ponderado) |
| Distorsión (THD) | < 0,03 % |
| Factor de amortiguación | > 100 |
| Tensión de funcionamiento | 18 – 36 voltios (max. 5 segundos. hasta 12 voltios) |
| Clasificación de potencia | CC 24 V ⎓ 32 A máx. |
| Corriente inactiva | 210 mA |
| Máx. corriente de salida remota | 500 mA |
| Rango de temperatura de funcionamiento | -40° C a +70° C |
| Fusible | 2 x 25 A LP-Mini-fuse (APS) |
| Características adicionales | Tecnología Clase GD con control dinámico fuente de alimentación, CoProcesador de 32 Bits, Circuito ADEP.3, Capacidad Start-Stop, Puerto de Control Inteligente, USB, Ranura MEC, Interruptor de Control Remoto Automático, Salida de Línea aislada galvánicamente |
| Dimensiones (H xW x D) | 46x145x163mm / 1,81 x 5,71 x 6,42″ |
